Relevé et modélisation
Relevés 3D et modélisation de l’existant pour le bâtiment
Solitech accompagne les professionnels du bâtiment, de l’ingénierie, de l’architecture et de l’immobilier dans leurs projets grâce à des prestations de relevé 3D, de modélisation et d’acquisition de données à haute valeur technique.
Nous mettons en œuvre des technologies de pointe — scanner 3D, photogrammétrie par drone et station totale — afin de réaliser des relevés précis de l’existant, adaptés aux objectifs de chaque mission et au niveau de précision requis.

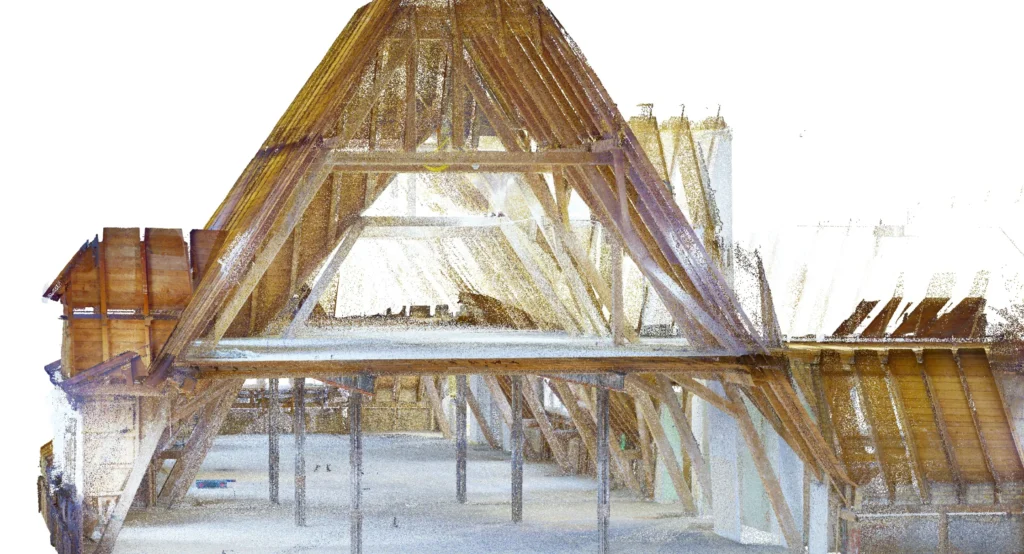

Scanner 3D bâtiment et nuage de points
Le scanner 3D laser permet la numérisation 3D de l’existant par l’acquisition de plusieurs millions de points. Le relevé génère un nuage de points dense, qui est ensuite traité à l’aide de logiciels spécialisés pour une exploitation fiable et précise.
Selon votre organisation et vos outils CAO/DAO, nous pouvons :
- Livrer directement le nuage de points dans des formats standards,
- Assurer l’analyse et l’exploitation des données,
- Produire des plans 2D avec un niveau de détail ajusté pour optimiser le rapport cout/précision,
- Réaliser des maquettes 3D IFC compatibles BIM,
Solitech propose également des visites virtuelles 360°, issues du relevé scanner. Cette solution permet de consulter le site à distance, d’accéder rapidement à un détail et de limiter les déplacements sur chantier.
Le scan 3D de l’existant permet d’obtenir un retour objectif sur les plans d’exécution, basé exclusivement sur les données relevées. Cette approche factuelle constitue un appui précieux en phase de rénovation, lors de sinistres, de litiges ou d’analyses techniques.
Aujourd’hui largement utilisé dans la construction, le terrassement et l’immobilier, le relevé laser 3D est également un outil stratégique pour la réorganisation de locaux, la préparation de déménagements ou l’implantation de machines et d’équipements industriels.
Photogrammétrie par drone et relevé aérien
La photogrammétrie par drone repose sur la réalisation de séries de prises de vue aériennes à l’aide d’un drone équipé d’une caméra haute résolution. Après traitement par algorithmes spécialisés, ces images permettent de reconstituer un modèle 3D précis du site ou de l’ouvrage capté.
Cette méthode est particulièrement adaptée aux zones difficilement accessibles, telles que les toitures ou les ouvrages complexes. Elle permet d’obtenir des mesures centimétriques, idéales pour le chiffrage de travaux de rénovation, l’anticipation de réparations ou l’analyse de l’existant.
Le relevé par drone est également très performant pour les grandes surfaces — terrains, parcelles, champs ou sites étendus — notamment dans le cadre de projets immobiliers. Il permet d’analyser les mouvements de terrain et d’extrapoler des surfaces, volumes ou cubages de matériaux à extraire ou à ajouter.
Relevé topographique de précision par station totale
La station totale associe la visée d’un théodolite à la précision d’un distancemètre laser, permettant le relevé topographique de points et de segments avec une précision millimétrique.
Les données relevées sont directement intégrées dans des logiciels de dessin afin d’être situées sur des plans existants, dans une logique de vérification factuelle des implantations et des réalisations. Dans certains cas, l’opération inverse est également possible, en implantant sur le terrain un point défini numériquement.
L’atout majeur de ce procédé réside dans la précision ciblée sur des points spécifiques, complémentaire au scan 3D, notamment lorsque des contrôles localisés sont requis.
Livrables et formats de fichiers
Les nuages de points sont fournis dans les formats standards du marché, notamment E57. Sur demande, nous pouvons également livrer des fichiers aux formats SPW, PTS, LAS/LAZ, PTX ou RCP.
Si un format spécifique est requis, nous nous adaptons à vos contraintes logicielles et à vos flux de travail.
Pour les plans 2D, nous proposons des solutions économiques de type plans de principe, avec la possibilité d’augmenter le niveau de détail et de précision selon vos attentes. Les plans sont livrés aux formats DXF ou DWG.
Nous réalisons également des maquettes 3D pour projets de complexité maîtrisée, livrées au format IFC, compatibles avec les environnements BIM.
